Realtidsmätare Picofrost övriga elmätare
Översikt

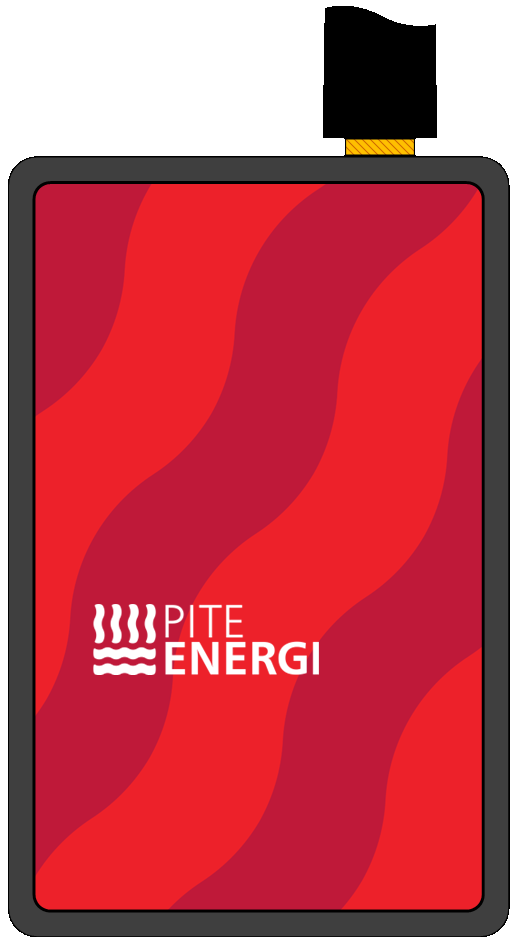

På denna sida finns information om din realtidsmätare från PiteEnergi som används för att samla data från elmätare av typen P1 (RJ12-kontakt) och HAN (RJ45-kontakt).
Produkt-ID
Om du skannade produktens QR-kod för att komma hit så finns produktens ID-nummer och PIN-kod nedan.
ID-nummer:
PIN-kod: (inte angivet)
Om kabel medföljer produkten så anges nedan vilken typ av port som kabel är gjord för.
Kabel för: RJ12
Användarmanual
Se PiteEnergi för användarmanual om produkten.
Support
För support om produkten, se PiteEnergi.
Garanti
Piteenergi lämnar 1 (ett) års garanti från inköpsdatum och garantin omfattar fel i material och tillverkning som uppstår vid normal användning av produkten under garantitiden. Garantin gäller vid uppvisande av giltigt inköpsbevis.
Specifikation
| Modell | ES32-2 |
| Elmätare | P1 med RJ12-kontakt och HAN med RJ45-kontakt |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 3.6V - 5.5V och 24/36V M-Bus |
| Nätverk | WiFi 2.4 GHz WPA/WPA2 |
| Storleksmått | 42,6 x 66 x 21 mm (utan antenn) |
| Temperatur | -40 °C till +70 °C |
| Spänning In (elmätare) | 5V ±10%, max 250mA från en P1-elmätare. 24-36V, max 30mA från en HAN-elmätare |
| Spänning In (USB-C) | 5V ±10%, max 250mA. USB-C-uttag om elmätaren t.ex. saknar spänningsutgång eller ger för lite effekt (USB-C-kabel är inte inkluderad) |
| Spänning Ut | ~5V (ca 0,5V lägre än inkommande spänning på USB-C), max 50mA (Kräver USB-C) |
Uttag
En knapp som nollställer WiFi-konfigurationen finns på nedersidan mellan RJ12-kontakten och USB-C-kontakten. Använd ett smalt verktyg för att nå knappen som t.ex. en penna. Efter att knappen tryckts in måste enheten konfigureras med information om vilket WiFi den ska ansluta till.
En RJ12-port sitter på enhetens nedersida och kopplas till en P1-elmätare med en RJ12-RJ12-kabel eller till en HAN-elmätare med en RJ12-RJ45-kabel. Dessa kablar är specialgjorda och levereras av Picofrost.
En USB-C-kontakt finns på nedersidan av enheten där en laddare kan anslutas för att möjliggöra konfiguration av enheten utanför elmätaren samt som extra ström om elmätaren ger för lite effekt.
Etikett
På produktens etikett finns följande information:
Modellbeteckning: ES32-2
Version: R4A (exempel på version)
Byggdatum (2 siffror år + 2 siffror vecka): 2530 (exempel på datum)
Utvecklare: Picofrost AB
QR-kod: Innehåller information om ID-nummer och PIN-kod.
CE-symbol: Visar att produkten uppfyller EU:s krav på certifiering.
Överstruken soptunna: Visar att produkten uppfyller EU:s krav på återvinning.
Skanna QR-koden på produkten för att komma till denna sida.
Säkerhetsanvisningar
- Läs igenom hela bruksanvisningen innan du använder produkten.
- Produkten får endast anslutas till en kompatibel elmätare enligt tillverkarens anvisningar.
- Koppla aldrig in eller ur produkten när elmätaren, dess anslutningar eller omgivande kablar är skadade.
- Försök inte öppna, modifiera eller reparera produkten själv.
- Produkten innehåller en energilagringskondensator (1 F, 3,6 V). Kondensatorn får inte kortslutas, krossas eller kastas i eld. För servicepersonal: Ladda ur energilagringskondensator före service.
- Utsätt inte produkten för vatten eller extrema temperaturer utanför specifikationen.
- Om produkten avger rök, lukt eller ovanligt ljud, koppla ur den omedelbart och kontakta support.
- Använd endast RJ12-RJ12-kablar och RJ12-RJ45-kablar från Picofrost. Felaktig kabel kan skada produkten.
- Produkten är avsedd för mätning och datakommunikation – använd den aldrig för andra syften.
För att säkerställa säker och föreskriftsenlig drift måste USB-C-strömkällan som ansluts till denna enhet uppfylla följande kriterier:
- Strömkällan ska vara avsedd för användning inom överspänningskategori II, enligt definitionen i IEC 60664-1.
- USB-C-strömkällan ska installeras i ett skyddat hölje, skyddad från direkt exponering för överspänningar som är typiska för högre överspänningskategorier.
- Strömkällan ska vara certifierad för användning i lågspänningsinstallationer (upp till 250 V AC) och ha galvanisk isolering från elnätet.
Tillverkare
Enheten är utvecklad av Picofrost AB i Sverige och tillverkas i Polen. Se mer information om Picofrost här.
EU Declaration of Conformity
Picofrost AB intygar härmed att produkten ES32-2 överensstämmer med radioutrustningsdirektivet 2014/53/EU (RED) och RoHS-direktivet 2011/65/EU när den används för avsett ändamål.
Återvinning av Elavfall
Picofrosts produkter är märkta med symbolen för elektroniskt avfall, en överstruken soptunna. Dessa produkter måste återvinnas som elektronik på en återvinningscentral eller i elavfallsinsamlingen i soprummet nära bostaden enligt Avfallsförordningen (2020:614). Tänk på att hela produkten ska lämnas in, även kablar. Notera att du i första hand kan återbruka din produkt genom att sälja eller skänka den.
Picofrost AB är ansluten till ’El-Kretsen i Sverige AB’ och följer därmed förordningen om producentansvar för elutrustning (SFS 2014:1075, 2014:1078). El-Kretsen driver ett insamlingssystem och garanterar att insamlade elektriska och elektroniska produkter omhändertas och återvinns på ett miljömässigt och korrekt sätt enligt gällande lagar. Producentansvaret följer framför allt av EU:s WEEE-direktiv (”Waste from Electrical and Electronic Equipment”). Läs mer om El-Kretsen här.
