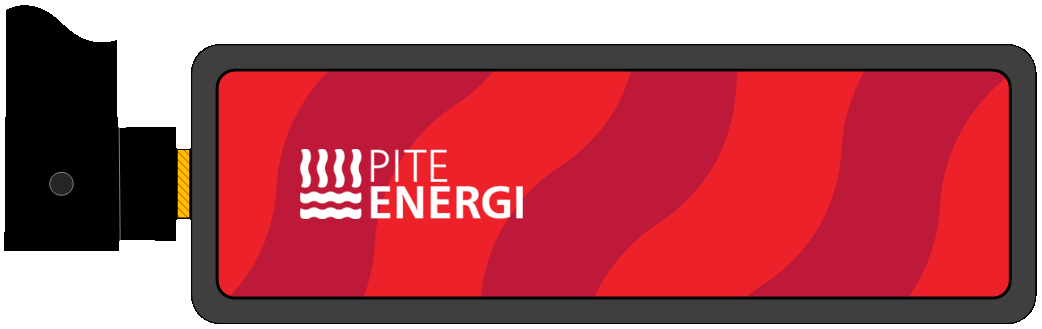

Realtidsmätare Picofrost Kamstrup OMNIPOWER®
Översikt
På denna sida finns information om din realtidsmätare från PiteEnergi som används för att samla data från elmätaren Kamstrup OMNIPOWER®.
Produkt-ID
Om du skannade produktens QR-kod för att komma hit så finns produktens ID-nummer och PIN-kod nedan.
ID-nummer:
PIN-kod: (inte angivet)
Användarmanual
Se PiteEnergi för användarmanual om produkten.
Support
För support om produkten, se PiteEnergi.
Garanti
Piteenergi lämnar 1 (ett) års garanti från inköpsdatum och garantin omfattar fel i material och tillverkning som uppstår vid normal användning av produkten under garantitiden. Garantin gäller vid uppvisande av giltigt inköpsbevis.
Specifikation
| Modell | ES3K-2 |
| Elmätare | Kamstrup OMNIPOWER® |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 4,15V ±0,25V |
| Nätverk | WiFi 2.4 GHz WPA/WPA2 |
| Storleksmått | 72 x 24 x 54 mm (utan antenn) |
| Temperatur | -40 °C till +70 °C |
| Spänning In (elmätare) | 4,15V, max 75mA |
| Spänning In (USB-C) | 5V ±10%, max 250mA. USB-C-uttaget kan användas för konfiguration av dongel utanför elmätaren (USB-C-kabel är inte inkluderad) |
| Expansionsport | RJ12 (P1) för externa donglar. Kräver att elmätaren skickar data enligt P1-standarden |
Uttag
En knapp som nollställer WiFi-konfigurationen finns på undersidan. Använd ett långt smalt verktyg för att nå knappen som sitter ca 7 mm in och tryck försiktigt. Efter att knappen tryckts in måste enheten konfigureras med information om vilket WiFi den ska ansluta till.
En P1-port, RJ12, sitter på enhetens högra sida bakom en skyddslucka och kan användas för att koppla in en ytterligare P1-dongel. Ta bort skyddslocket för P1-porten genom att med ett smalt verktyg försiktigt lyfta locket från alla fyra sidor. Observera att denna P1-port inte matar ut spänning.
En USB-C-kontakt finns på baksidan av enheten där en laddare kan anslutas för att möjliggöra konfiguration av enheten utanför elmätaren.
Etikett
På produktens etikett finns följande information:
Modellbeteckning: ES3K-2
Version: R4A (exempel på version)
Byggdatum (2 siffror år + 2 siffror vecka): 2530 (exempel på datum)
Utvecklare: Picofrost AB
QR-kod: Innehåller information om ID-nummer och PIN-kod.
CE-symbol: Visar att produkten uppfyller EU:s krav på certifiering.
Överstruken soptunna: Visar att produkten uppfyller EU:s krav på återvinning.
Skanna QR-koden på produkten för att komma till denna sida.
Säkerhetsanvisningar
- Läs igenom hela bruksanvisningen innan du använder produkten.
- Produkten får endast anslutas till en kompatibel elmätare enligt tillverkarens anvisningar.
- Koppla aldrig in eller ur produkten när elmätaren, dess anslutningar eller omgivande kablar är skadade.
- Försök inte öppna, modifiera eller reparera produkten själv.
- Produkten innehåller en energilagringskondensator (1 F, 3,6 V). Kondensatorn får inte kortslutas, krossas eller kastas i eld. För servicepersonal: Ladda ur energilagringskondensator före service.
- Utsätt inte produkten för vatten eller extrema temperaturer utanför specifikationen.
- Om produkten avger rök, lukt eller ovanligt ljud, koppla ur den omedelbart och kontakta support.
- Om produkten är mycket trög att sätta in i elmätaren så kan ett stift på elmätaren vara böjt. Kontakta support i detta fall.
- Produkten är avsedd för mätning och datakommunikation – använd den aldrig för andra syften.
Tillverkare
Enheten är utvecklad av Picofrost AB i Sverige och tillverkas i Polen. Se mer information om Picofrost här.
EU Declaration of Conformity
Picofrost AB intygar härmed att produkten ES3K-2 överensstämmer med radioutrustningsdirektivet 2014/53/EU (RED) och RoHS-direktivet 2011/65/EU när den används för avsett ändamål.
Återvinning av Elavfall
Picofrosts produkter är märkta med symbolen för elektroniskt avfall, en överstruken soptunna. Dessa produkter måste återvinnas som elektronik på en återvinningscentral eller i elavfallsinsamlingen i soprummet nära bostaden enligt Avfallsförordningen (2020:614). Tänk på att hela produkten ska lämnas in, även kablar. Notera att du i första hand kan återbruka din produkt genom att sälja eller skänka den.
Picofrost AB är ansluten till ’El-Kretsen i Sverige AB’ och följer därmed förordningen om producentansvar för elutrustning (SFS 2014:1075, 2014:1078). El-Kretsen driver ett insamlingssystem och garanterar att insamlade elektriska och elektroniska produkter omhändertas och återvinns på ett miljömässigt och korrekt sätt enligt gällande lagar. Producentansvaret följer framför allt av EU:s WEEE-direktiv (”Waste from Electrical and Electronic Equipment”). Läs mer om El-Kretsen här.
Kontakta oss
Vi har öppet alla vardagar kl. 7.00-16.00
